Manipulatiecontrole KITAS en KITAS verzegeling

Manipulatiecontrole bij KITAS 4.0 sensoren

Met de UV kit is het mogelijk om te controleren of het een gemanipuleerde KITAS betreft. Dit is geintroduceerd nadat er 'namaak'  KITAS sensors in omloop waren waarbij de merknaam VDO werd misbruikt.

De UV kit is voornamelijk bedoeld voor nieuwe KITAS sensoren (voor installatie), waarbij gecontroleerd kan worden of men te maken heeft met een originele VDO product.

1. Controlepunten bij nieuwe KITAS sensoren

1.1.  Controle oplichten behuizing

De behuizing van de KITAS 4.0 sensor is zodanig gefabriceerd dat het bij UV licht turqouise (blauwig-groen) oplicht. Mocht dit niet het geval zijn, is het geen origineel KITAS product.



Figuur 1 - Gegoten kunstofbehuizing- solide - blauw bij UV licht



1.2.  Controle homogene behuizing

Continental KITAS behuizingen zijn homogene behuizingen zonder noemenswaardige afwijkingen (door materiaal keuze, matrijzen, kwaliteit enz). Zonder UV licht zijn afwijkingen in het materiaal niet zichtbaar

Controleer of duidelijke afwijkingen in het materiaal aanwezig zijn. Deze zijn met het blote oog niet zichtbaar. Let wel op dat materiaal afwijkingen op verschillende plekken kunnen voorkomen en onderstaand als een voorbeeld geldt.





Figuur 2 - Afwijkingen (donkere plekken) in het materiaal bij KITAS 2185.20xxxx sensoren





Figuur 3 - Afwijkingen (donkere plekken) in het materiaal bij KITAS 2185.32xxxx sensoren



1.3.  Controle Transport Zegel

Indien met UV licht geschenen wordt op de transportzegel van de KITAS 4.0 moet deze de 'VDO' merknaam zichtbaar reflecteren. Tevens dient de zegel niet (door manipulatie) beschadigd zijn.



Figuur 4 - VDO merknaam duidelijk zichtbaar in de zegel bij UV verlichting



1.4.  Overeenkomst zegel op inspectiekaart

De onbeschadigde (UV-)zegel moet overeen komen met de (UV)-zegel op de inspectie kaart.

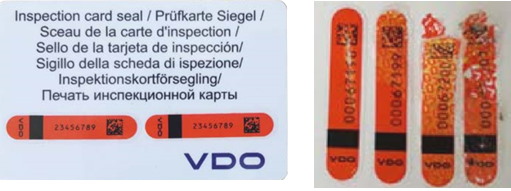

Figuur 5 - Controle zegelnummers en controle op beschadigde zegels



1.5.  Juiste locatie van de verzegelingen (KITAS 4.0 r1.0, r1.11 en r1.20)

KITAS 2185.20 zegels bevinden zich op stalen behuizing
KITAS 2185.3x zegels bevinden zich aan de top van de kunstof behuizing

Figuur 6 - Controleer zegellocaties



1.6 Dubbelcheck matrix code

Door de Matrix code te scannen kan de serienummer dubbel gecontroleerd worden. Let op dat KITAS 1.10 en 1.20 zegels starten met '02000000'

Figuur 7 - Matrix code controle



1.7. Additionele echtheidscontrole pigmentvlakken

Als extra beveiliging (niet m.b.v. UV licht) veranderen de kleuren van de gepigmenteerde vlakken onder hoekinval van licht:
Links: roze naar groen
Rechts: blauw naar paars (violet)

Figuur 8 - Pigmentvlakken controle



1.8. Zegelbeschadigingen

Controleer op beschadigingen die duidelijk het gevolg van zijn mogelijke manipulatie of slechte omgang met zegels.

Let op: Bij montage kan de zegel beschadigen met een eventuele kras. Indien het serienummer goed leesbaar en materiaal om de kras intact is en er zeker geen sprake is van opzet, is de zegel in princiepe nog juist.  Continental is zich ervan bewust dat bij schouwing de interpretatie van 'beschadigd' ruim kan worden omschreven.



Figuur 9 - Zegel manipulatie voorbeelden
